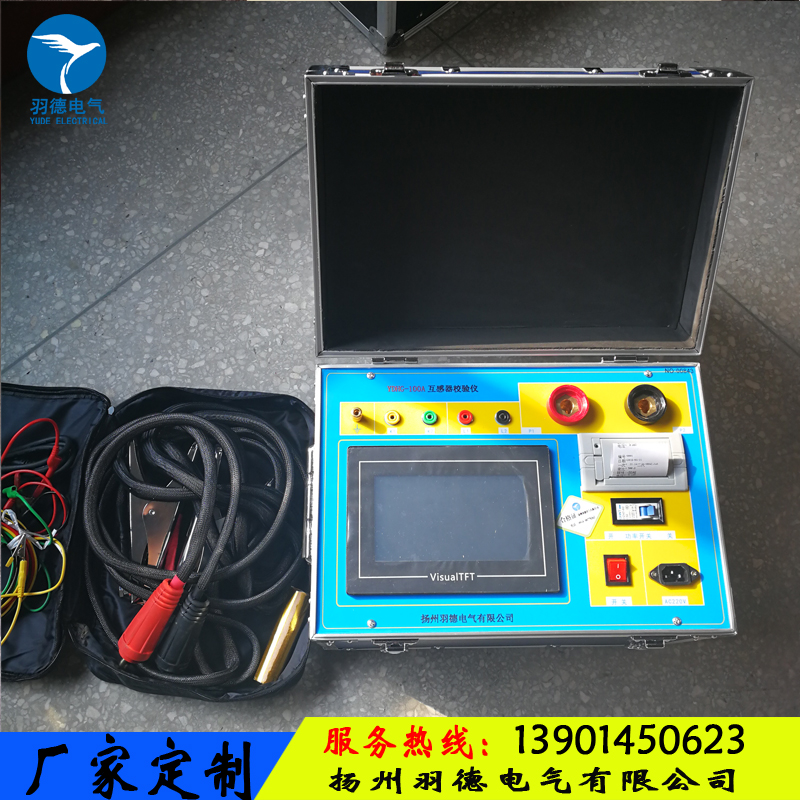

YDBP 互感器综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。装置采用高性能DSP和FPGA、制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于水平，是电力行业用于互感器的专业测试仪器。
1、既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可测量变比差与角差，比差允许误差±0.1%，角差允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。
4、基于变频法测试CT/PT伏安特性曲线和10%误差曲线,输出仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、5.7寸图形透反式LCD，阳光下清晰可视。
10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、面板自带打印机，可自动打印生成的试验报告。
12、装置可存储1000组测试数据，掉电不丢失。
13、易于携带，装置重量<9Kg。
| YDHG-B | |
测试用途 | CT， PT | |
输出 | 0~180Vrms，12Arms，36A（峰值） | |
电压测量精度 | ±0.2% | |
CT变比 测量 | 范围 | 1~40000 |
精度 | ±0.1% | |
PT变比 测量 | 范围 | 1~40000 |
精度 | ±0.1% | |
相位测量 | 精度 | ±5min |
分辨率 | 0.5min | |
二次绕组电阻测量 | 范围 | 0~300Ω |
精度 | 0.5%±2mΩ | |
交流负载测量 | 范围 | 0~1000VA |
精度 | 0.5%±0.05VA | |
输入电源电压 | AC220V±10%，50Hz | |
工作环境 | 温度：-10οC~50οC， 湿度：≤90% | |
尺寸、重量 | 尺寸365 mm×290 mm×153mm 重量<10kg | |
